如何正确的选择气动执行器,都有哪些特点?
2019-07-26

  气动执行器是用气压力驱动启闭或调节阀门的执行装置,又被称气动执行机构或气动装置,不过一般通俗的称之为气动头。气动执行器的执行机构和调节机构是统一的整体,其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。

  活塞式行程长,适用于要求有较大推力的场合;而薄膜式行程较小,只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点,但是不很美观;常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单,动作平稳可靠,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高的生产过程中有广泛的应用。

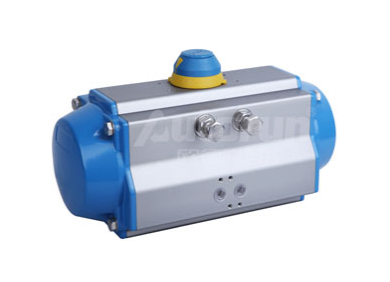

气动执行器

  气动执行器的选型

  在选用气动执行器前,请确认阀门扭矩。并在扭矩上增加安全值,水蒸汽或非润滑液体介质增加25%安全值;非润滑浆料液体介质增加30%安全值。

  当选用阀门扭矩为210NM,气源压力只有5bar,介质为非润滑的水蒸汽,考虑到安全因素,增加25%安全值值即262NM,按双作用输出扭矩表查找气源压力在5bar时相应扭矩值。应选用277NM,型号为POADA300。

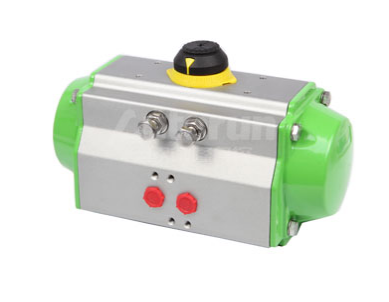

气动执行器

  气动执行器的性能特点

  1.气动装置额定输出力或力矩应符合GB/T12222和GB/T12223的规定上面为薄膜式执行机构;

  2.在空载情况下,对气缸内输入按规定的气压,其动作应平稳,无卡阻及爬行现象;

  3.在0.6MPa的空气压力下,气动装置启、闭两个方向的输出力矩或推力,其值应不小于气动装置标牌所标示的数值,且动作应灵活,不允许各部位出现永久变形及其他异常现象;

  4.密封试验用最大工作压力进行试验时,从各自背压一侧泄漏出的空气量不允许超过(3+0.15D)cm3/min(标准状态);从端盖、输出轴处泄漏出的空气量不允许超过(3+0.15d)cm3/min;

  5.强度试验用1.5倍的最大工作压力进行试验,保持试验压力3min后,其缸体端盖和静密封部位不允许有渗漏及结构变形;

  6.动作寿命次数,气动装置模拟气动阀门动作,在保持两个方向的输出力矩或推力能力的情况下,启闭操作的启闭次数应不低于50000次(启—闭循环为一次);

  7.带缓冲机构的气动装置,当活塞运动到行程终端位置时,不允许出现冲击现象。
