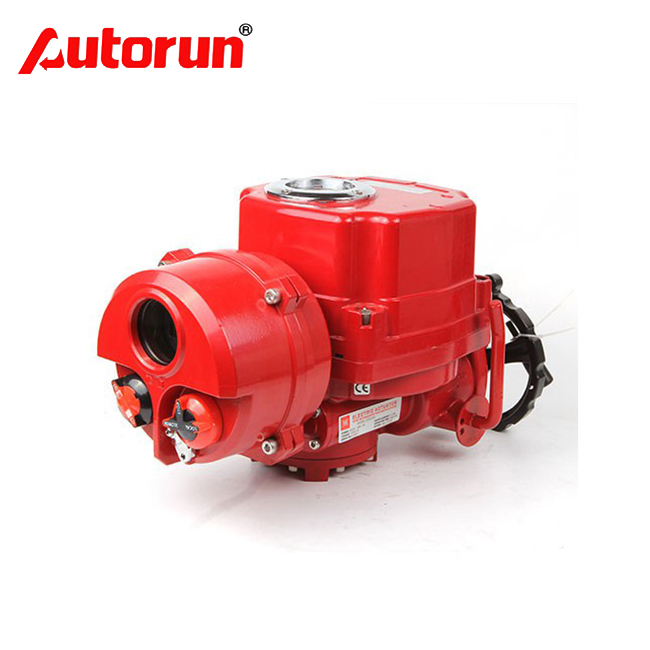

Q型智能一体化电动执行器的外壳由于使用了良好铝合金，因此重量轻。此外，内表面和外表面均经过阳极氧化处理，外表面涂有聚酯粉末，具有很好的耐腐蚀性。电动执行器的电机—采用SPG鼠笼式电机，具有大输出扭矩，并装有用于温度控制的热保护开关，以防止损坏电动机。那么，你知道智能一体化电动执行器的特点吗？
智能一体化电动执行器工作环境和主要技术参数
常规电源：三相380V（50Hz）
特殊电源：三相660V、415V（50Hz 、60Hz）
特殊电源：单相220V、110V（50Hz 、60Hz）
智能一体化电动执行器工作环境：
环境温度：-20~+60℃ （特殊订货-40~+80℃）
相对湿度：≤95%（25℃时）
智能一体化电动执行器转矩型连接尺寸
| 型号 | 转矩型JB2920 | |||||||||||
| 法兰号 | D | D1 | D2(H9) | h1 | f | h | d1 | d2 | d | n | α | |
| Z5/Z10/Z15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45° |
| 2I | 115 | 95 | 75 | 6 | 26 | 39 | M8 | |||||
| Z20/Z30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
| 3I | 145 | 120 | 90 | 8 | 30 | 45 | M10 | |||||
| Z45/Z60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | φ18 | |||
| Z90/Z120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | φ22 | ||||
| 5I | 230 | 195 | 150 | 12 | 50 | 72 | φ18 | |||||
| Z180/Z250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | φ26 | ||
| Z350/Z500 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | φ22 | 8 | 22.5° | ||
Q型智能一体化电动执行器零部件参数
| 外壳 | 防水级别IP67，NEMA4 and 6 |
| 电机电源 | 110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10% |
| 控制电源 | 110/220V AC 1PH，50/60 Hz，±10% |
| 负载率（开关） | S2 30% |
| 电机 | 鼠笼式异步电动机 |
| 限位开关 | 2 X 开/关，SPDT，250V AC 10A |
| 辅助限位开关 | 2 X 开/关，SPDT，250V AC 10A（HQ-008除外） |
| 扭矩开关 | 开/关，SPDT，250V AC 10A（HQ-008除外） |
| 行程 | 90o±10o（0o~110o） |
| 失速保护/操作温度 | 内置热保护，开150oC±5oC /关 97oC±15oC |
| 指示器 | 连续的位置指示 |
| 手动操作 | 机械离合机构 |
| 自锁装置 | 蜗轮，蜗杆机构提供自锁 |
| 机械限位 | 2个外部调整螺栓 |
| 干燥器 | 7-10W（110/220V AC）防冷凝 |
| 接线孔 | 2个PF 3/4” |
| 环境温度 | -20oC—+70oC |
| 润滑 | 铝基润滑脂（EP型） |
| 材料 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 环境湿度 | Zui大90% RH（非凝结） |
| 抗震性能 | X Y Z 10g，0.2~34 Hz,30分钟 |
| 外涂层 | 干粉，环氧聚脂 |
