介绍防爆电动执行器的实际使用和连接方法


发布时间:2021-06-26 本文关键词:防爆电动执行器,电动执行器

防爆电动执行器也称为全自动控制系统的终端设备安装部件。是仪表盘可以即时改变不依赖于实际操作的变量。前向通道,安装机构,响应来自调节器的数据信号或手动干预数据信号,并将数据信号转换为偏移量以驱动调节器机构,例如闸阀。常见的安装机构有电动和气动两种,调节机构一般为闸阀(调节阀、截止阀、截止阀、蝶阀等)和进气阀隔板。

防爆电动执行器与调节机构有两种重要的连接方式:

1、直接连接:在通常所说的数据传输方式下,执行器的输出轴立即连接到执行器的阀座上。

2、间接连接:执行器的输出轴不是直接与闸阀等调节机构的阀座连接,而是按照其他连接机构(球铰、曲轴等)连接。基齿轮式是一种间接连接方式。

防爆电动执行器的位置变送器对阀门位置进行采样,并将其转换为标准的电子信号(通常为4-50mA)。该数据信号可用于指示当前阀门位置的打开程度。用于比较操作执行器开口的数据信号。大多数新型防爆电动执行器都集成了位置发送器和伺服放大器,并将它们传递给执行器本身。根据角位移传感器进行零件取样。防爆电动执行器(电动执行器)常见的角位移传感器有导电塑料电位差、差动保护电磁线圈、光电编码器、磁芯或光栅尺。

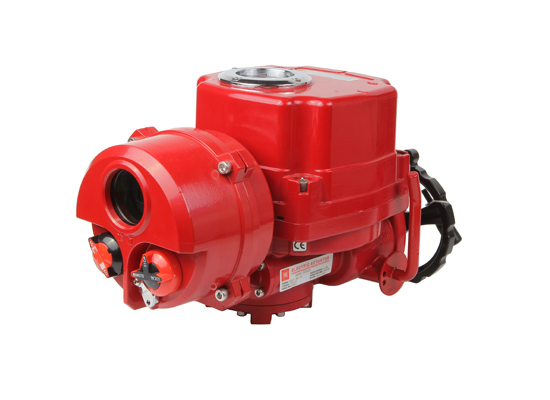

OHQ角行程防爆电动执行器

防爆电动执行器的主要特点如下:

1、外壳——外壳采用阳极氧化和聚酯粉末涂层硬质铝合金制成,具有很强的耐腐蚀性,防护等级为IP67,NEMA4和6,并有IP68和防爆型供选择。

2、电机——全封闭式鼠笼式电机,体积小,扭矩大,惯性小,绝缘等级F,内置过热保护开关,防止电机过热损坏。

3、手工施工——手轮设计保证安全、可靠、省力、小型化。断电时,可以手动操作离合手柄。当接通电源时,离合器将自动复位。(注意:如果电机不通电,电动执行器将保持永久手动状态)

4、指示器——指示器安装在中心轴上,可以让您定位阀门。镜面采用凸透镜设计,不积水,便于观察。

5、干燥器——用于控制温度,防止执行器内部因温度和天气变化而结露,并保持内部电气元件干燥。

6、限位开关——机械和电子双限位。机械限位螺丝可调,安全可靠。电子限位开关由凸轮机构控制,简单的调节机构无需电池支持即可准确方便地定位。(所有微动开关触点均为银触点)

7、扭矩开关——可提供过载保护(QT-005/008/010除外)。如果阀门堵塞或有异物,电机将自动关闭。更有效地保护阀门和电动执行器免受损坏。(因出厂前已设置,请勿随意更改设置)

8、高扭矩、高效率、低噪音(可达50分贝)、远距离采用自锁精密双蜗轮机构可有效地传输。寿命自控锁止功能防止反转,传动部分稳定可靠,出厂时加注高效润滑脂,无需再次加油。

9、防坠螺栓——拆卸外壳时,螺栓与外壳相连,不会脱落。外部螺栓由不锈钢制成。

10、安装——底部安装尺寸符合ISO5211国际标准,驱动轴套可根据需要拆卸加工,适应性强。它可以垂直或水平放置。

11、接线——控制电路符合单相或三相电源标准,接线布局紧凑合理,接线端子能有效满足各种附加功能的要求。阀门开关到位有无源触点输出。
