电动执行器的相关介绍


发布时间:2021-07-06 本文关键词:电动执行器的相关介绍

电动执行器是执行器中常用的一种,也是自动控制系统中必不可少的一个重要组成部分。电动执行器常常与气动执行器一起来比较,这两种主要是驱动方式的不同而命名。下面就让欧德隆电动执行器厂家来给大家介绍一下电动执行器吧!


电动执行器的定义:一种能提供直线或旋转运动的驱动装置,它利用某种驱动能源并在某种控制信号作用下工作。执行机构使用液体、气体、电力或其它能源并通过电机、气缸或其它装置将其转化成驱动作用。其基本类型有部分回转(Part-Turn)、多回转(Multi-Turn)及直行程(Linear)三种驱动方式。


基本的电动执行器用于把阀门驱动至全开或全关的位置。用于控制阀的执行机构能够精确地使阀门走到任何位置。尽管大部分执行机构都是用于开关阀门,但是如今的执行机构的设计远远超出了简单的开关功能,它们包含了位置感应装置,力矩感应装置,电极保护装置,逻辑控制装置,数字通讯模块及PID控制模块等,而这些装置全部安装在一个紧凑的外壳内。

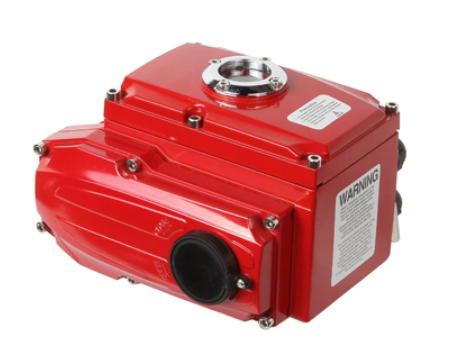

电动执行器


电动执行器的主要优点就是高度的稳定和用户可应用的恒定的推力,最大执行器产生的推力可高达225000kgf,能达到这么大推力的只有液动执行器,但液动执行器造价要比电动高很多。


电动执行器的抗偏离能力是很好的,输出的推力或力矩基本上是恒定的,可以很好的克服介质的不平衡力,达到对工艺参数的准确控制,所以控制精度比气动执行器要高。如果配用伺服放大器,可以很容易地实现正反作用的互换,也可以轻松设定断信号阀位状态(保持/全开/全关),而故障时,一定停留在原位,这是气动执行器所作不到,气动执行器必须借助于一套组合保护系统来实现保位。


目前共有二种类型的电动执行机构,一般分为部分回转电动执行机构(Part-Turn Electric Valve Actuator),和多回转电动执行机构(Multi-Turn Electric Valve Actuator),前者主要控制需要部分回转的阀门 例如:球阀,蝶阀等,后者需要多圈数旋转的阀门,例如闸阀等。


电力驱动的多回转式执行机构是最常用、最可靠的执行机构类型之一。使用单相或三相电动机驱动齿轮或蜗轮蜗杆最后驱动阀杆螺母,阀杆螺母使阀杆产生运动使阀门打开或关闭。多回转式电动执行机构可以快速驱动大尺寸阀门。为了保护阀门不受损坏,安装在在阀门行程的终点的限位开关会切断电机电源,同时当安全力矩被超过时,力矩感应装置也会切断电机电源,位置开关用于指示阀门的开关状态,安装离合器装置的手轮机构可在电源故障时手动操作阀门。


这种类型执行机构的主要优点是所有部件都安装在一个壳体内,在这个防水、防尘、防爆的外壳内集成了所有基本及先进的功能。主要缺点是,当电源故障时,阀门只能保持在原位,只有使用备用电源系统,阀门才能实现故障安全位置(故障开或故障关)


这种执行机构类似于电动多回转执行机构,主要差别是执行机构最终输出的是1/4转记90度的运动。新一代电动单回转式执行机构结合了大部分多回转执行机构的复杂功能,例如:使用非进入式用户友好的操作界面实现参数设定与诊断功能。单回转执行机构结构紧凑可以安装到小尺寸阀门上,通常输出力矩可达800公斤米,另外应为所需电源较小,它们可以安装电池来实现故障安全操作。
